Spannelemente

Die Herstellung der Spannelemente hat eine große Tradition mehr als 20 Jahre in unserer Gesellschaft.

Als Finalprodukt bieten wir breites Sortiment an komplett bearbeiteten Spannelementen in verschiedenen Formen und Grössen ( Standardmodelle A-J) an.  Dank unserer Erfahrungen sind wir vorbereitet unseren Kunden im Bereich des Werkstoffs und optimaler Konstruktion beizutragen.

Spannelemente

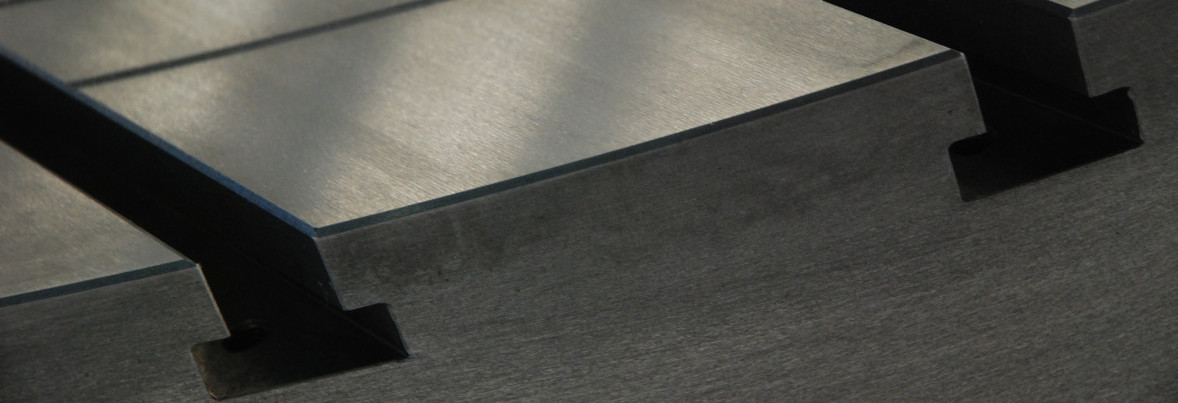

Technical standards:

- flatness of clamping, resp. installation surfaces according to DIN-876 st. 2
- perpendicularity of vertical clamping surfaces to the mounting surface 0,05 / 1000 [mm]
- T-slots according to DIN-650 in tolerance H8-H12 in dimensions 18, 22, 28, 36 mm
- material: EN-GJL-300

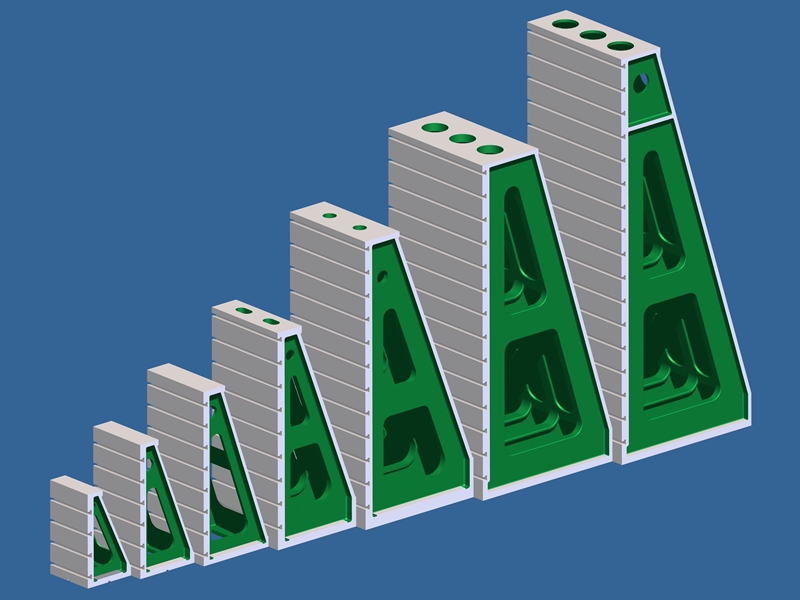

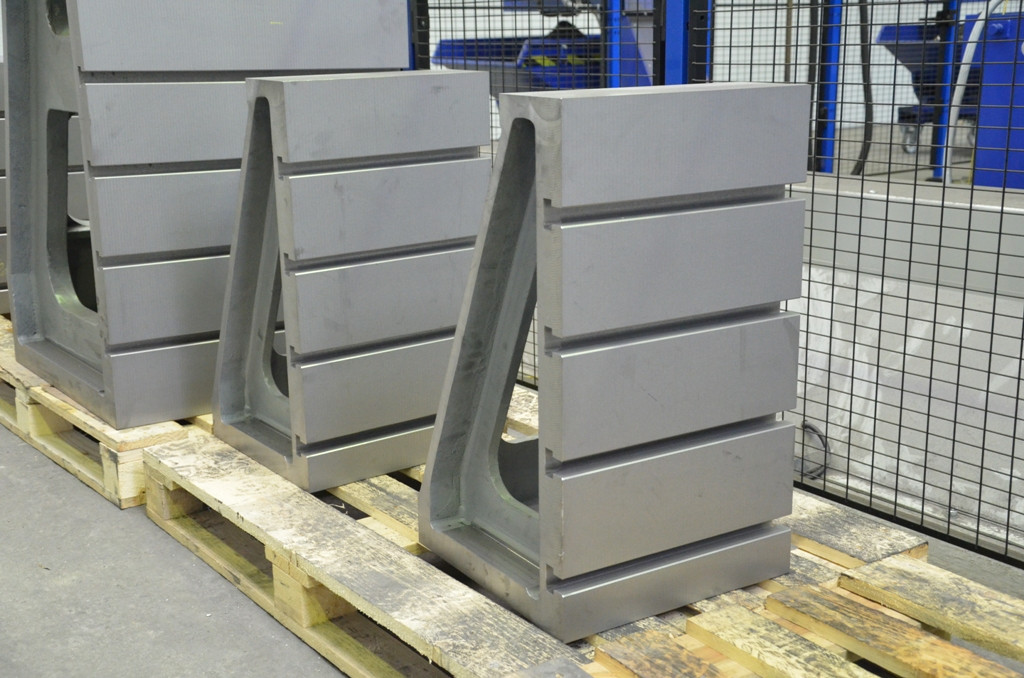

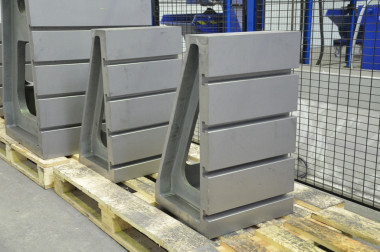

SPANNWINKEL A

TYPE MASS T-NUTEN GEWICHT
  A B C   Anzahl E D kg
A1* 700 400 400 18/22 4 80 160 200 PDF
A2* 1000 500 500 18/22 6 80 160 350 PDF
A3* 1300 600 600 18/22 8 80 160 500 PDF
A4 1620 700 725 22/28 9 165 175 1000 PDF
A5 2150 800 1000 22/28 12 165 175 1700 PDF
A6 2500 1000 1200 22/28 14 165 175 2400 PDF
A6B 2500 1200 1200 22/28 14 165 175 2620 PDF
A7 3025 1000 1200 22/28 17 165 175 2800 PDF
A7B 3025 1200 1200 22/28 17 165 175 3080 PDF
A8 3500 1200 1400 22/28 20 115 175 6500 PDF
A9 4025 1200 1400 22/28 23 115 175 7000 PDF
Maßzeichnungen (PDF)

*) Anzahl und Verteilung der Rillen können je nach Kundenwunsch angepasst werden

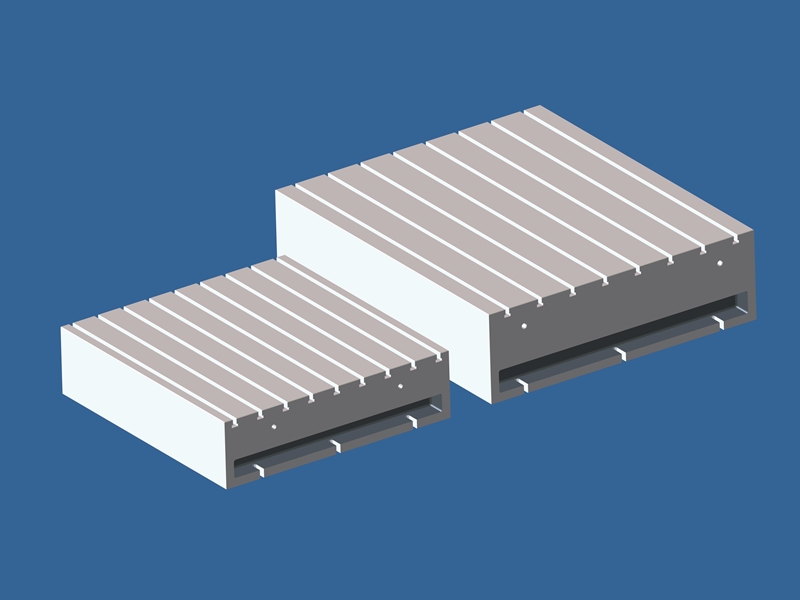

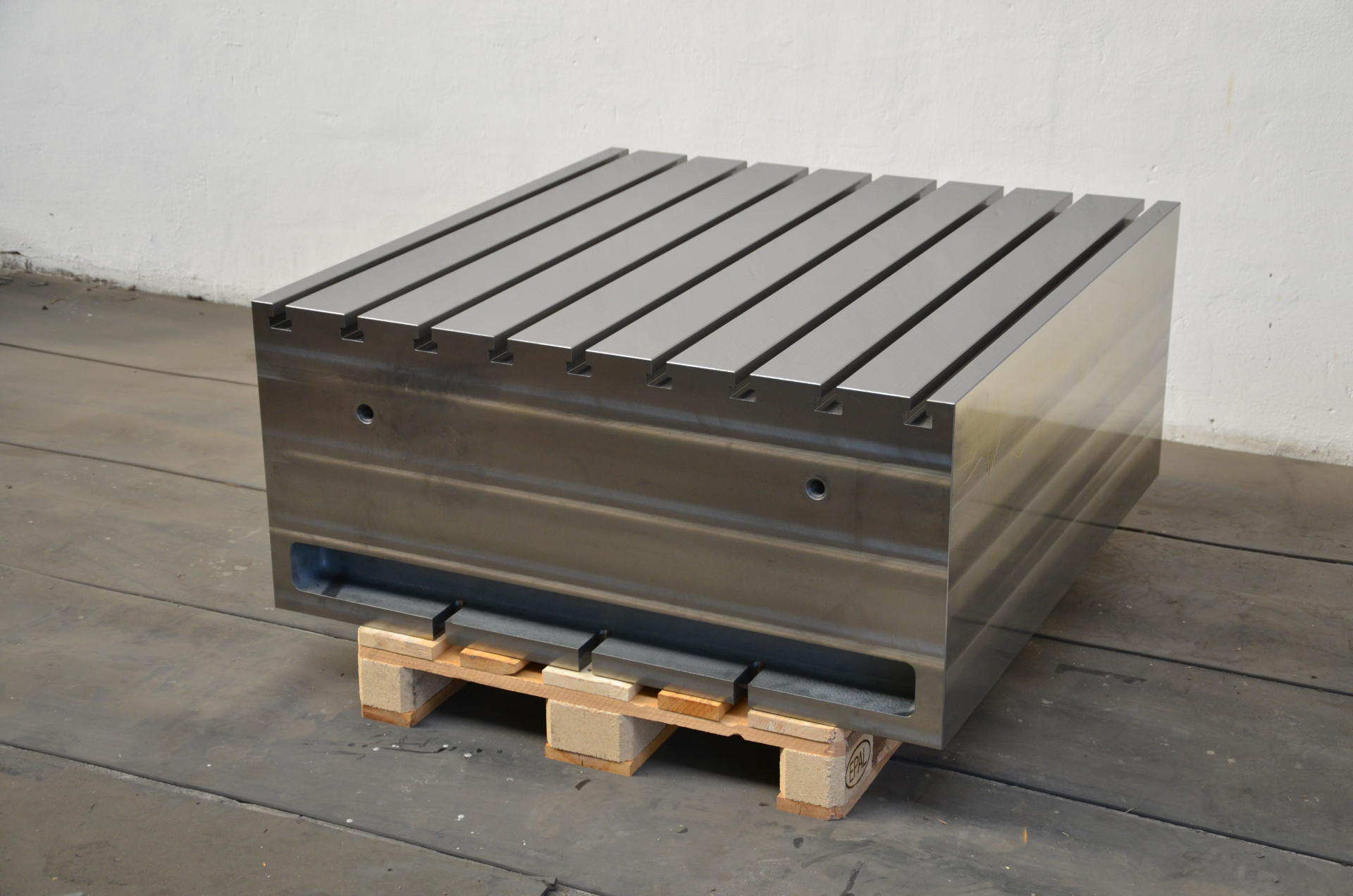

SPANNQUADER B

TYPE MASS                 T-NUTEN GEWICHT
  A B C   Anzahl D E kg
B1* 1150 1100 300 18/22/28 9 160 160 2050 PDF
B2* 1500 1300 400 18/22/28 9 160 160 2930 PDF
B3* 1150 1100 500 18/22/28 9 160 160 3820 PDF
B4  1500 1300 400         2810 PDF
Maßzeichnungen (PDF)

*) Anzahl und Verteilung der Rillen können je nach Kundenwunsch angepasst werden Typ B4 - dient nur als Erweiterung für den Spannquader B2.

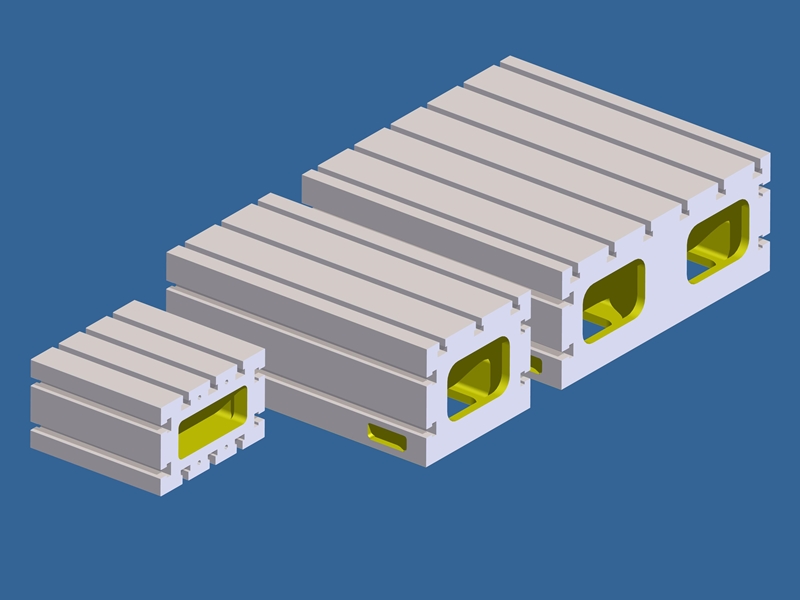

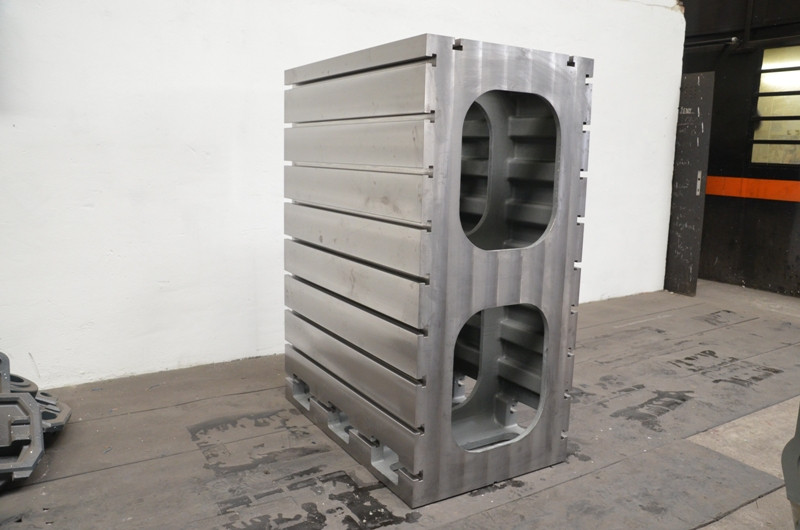

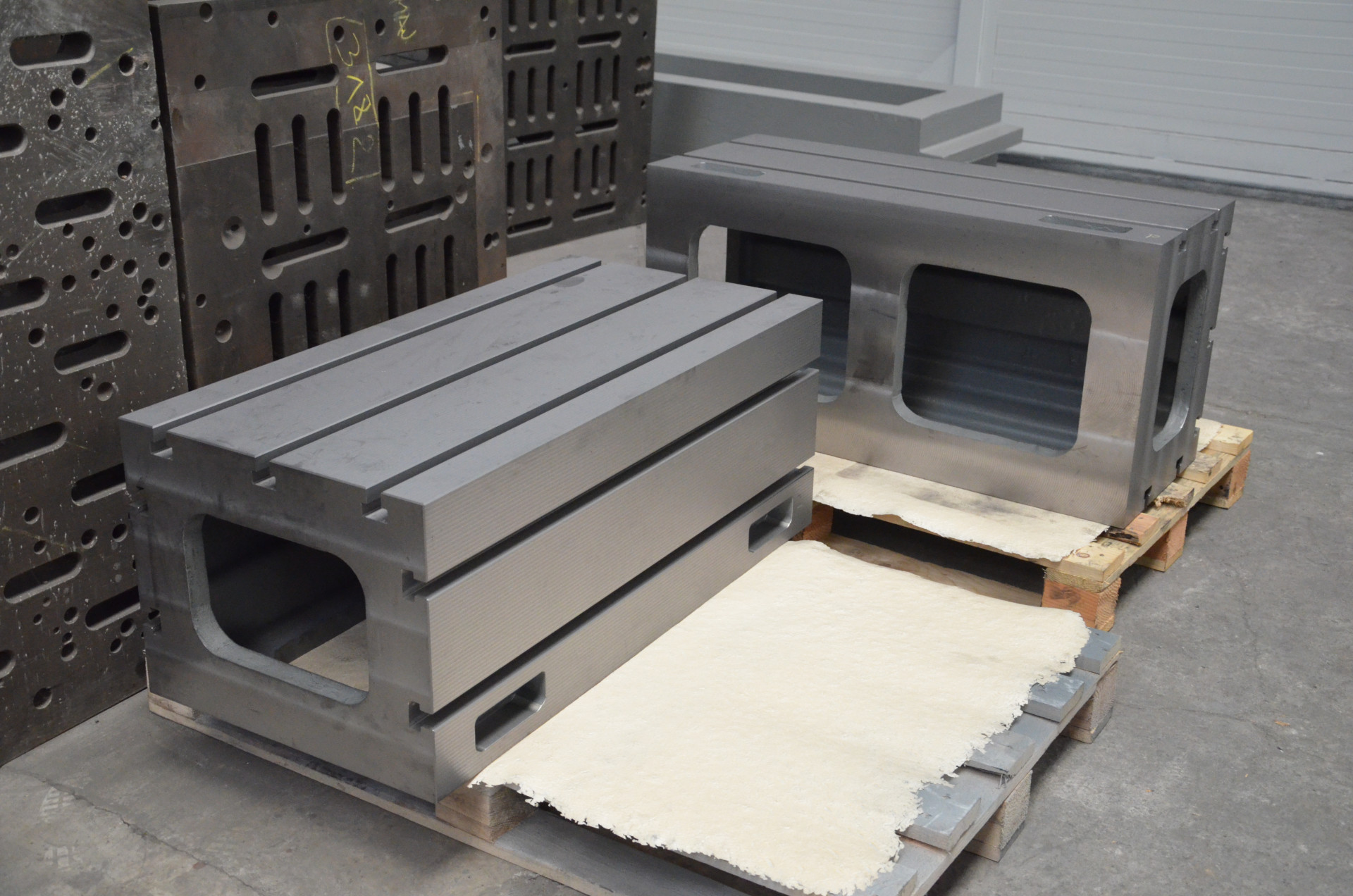

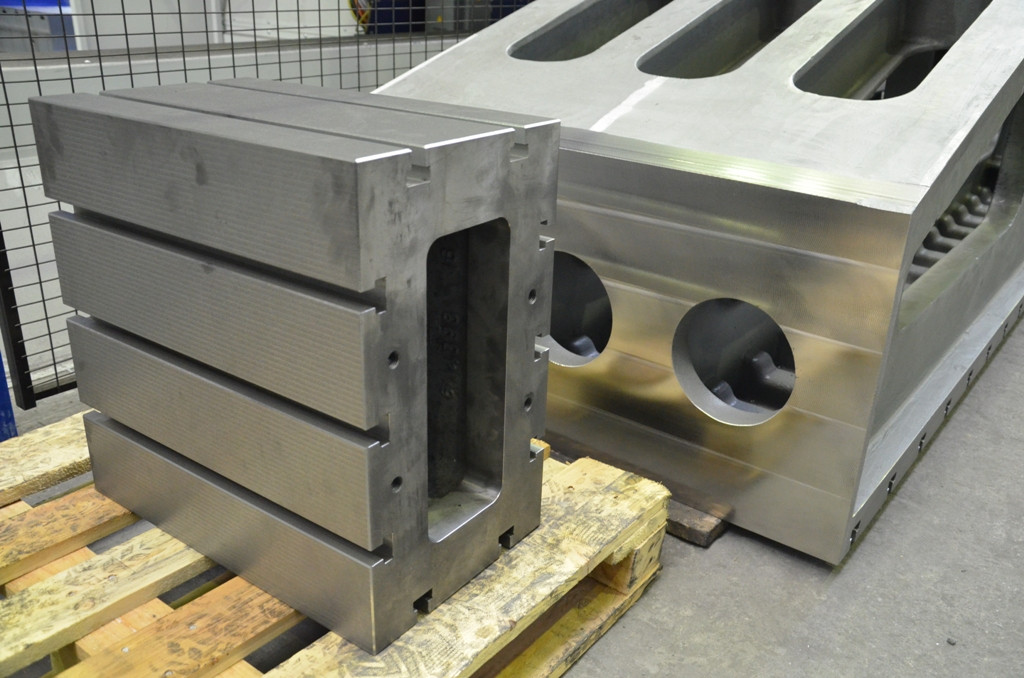

SPANNQUADER C

TYPE MASS                  T-NUTEN                                  GEWICHT
  A B C   Anzahl D Ex/Ey kg
C1* 500 500 300 18/22/28 3/2   130/150 340 PDF
C1A* 500 700 360 18/22/28 6/2   100/160 450 PDF
C1B* 250 500 500 18/22/28 3/3   150/150 230 PDF
C1C* 400 500 500 18/22/28 3/3   150/150 350 PDF
C1D* 500 500 500 18/22/28 3/3   150/150 440 PDF
C1E* 700 700 700 18/22/28 4/4   150/150 1090 PDF
Maßzeichnungen (PDF)
C2 1000 500 400 18/22/28 3/2 115 175/175 460 PDF
C3 1000 1000 400 18/22/28 6/2 115 175/175 820 PDF
C4* 1000 500 500 18/22/28 4/3 125 125/125 640 PDF
C5* 1200 500 400 18/22/28 3/2 115 175/175 680 PDF
Maßzeichnungen (PDF)

*) Anzahl und Verteilung der Rillen können an Kundenanforderungen angepasst werden

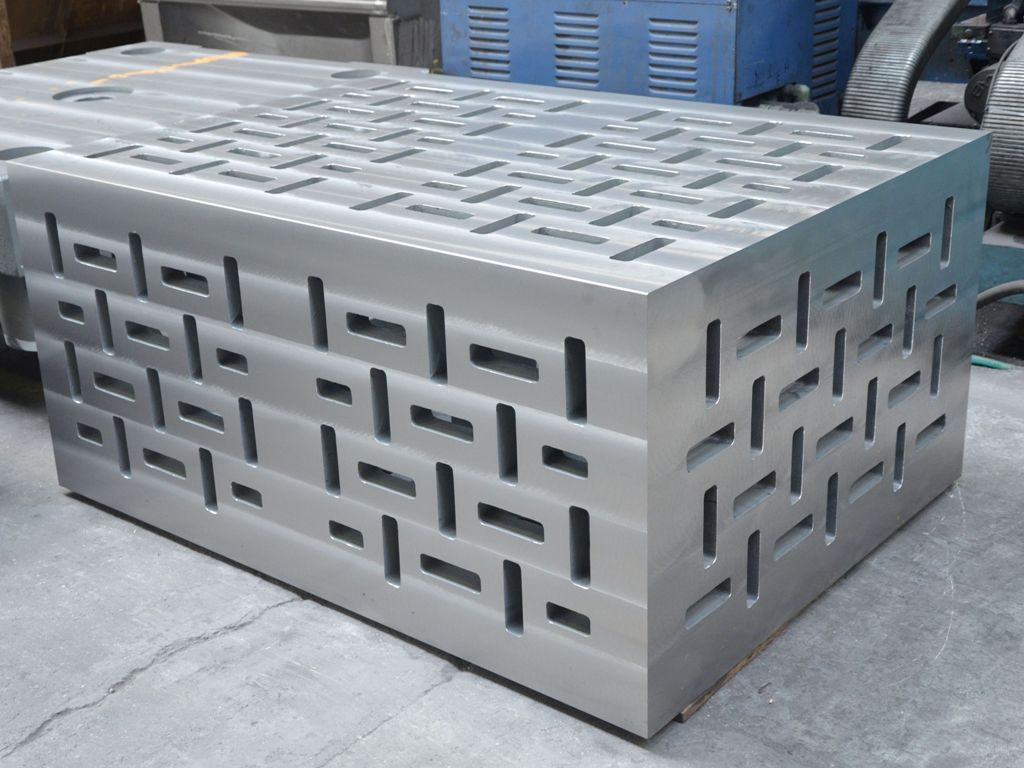

T - Schlitz kann durch Löcher, Gewindelöcher, andere Arten von Nuten ersetzt werden.

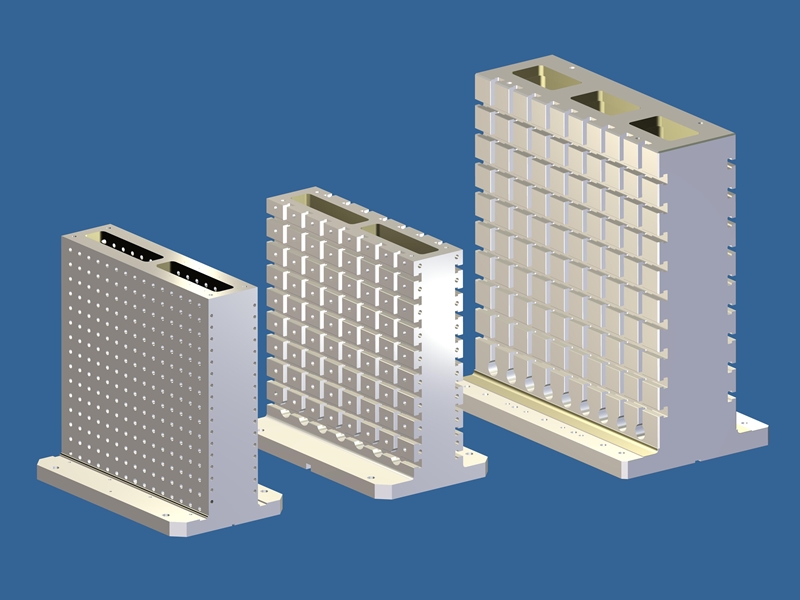

SPANNQUADER D

TYPE MASS T-NUTEN GEWICHT
  A1/A2 B1/B2 C   Dx/y Ex/y kg
D1* 1000/ 320/600 1100 18/22 100/200 100/100 1280 PDF
D2* 800/ 200/460 800   50/65 50/50 650 PDF
D3* 800/ 200/460 800 18 100/100 100/80 570 PDF
Maßzeichnungen (PDF)
D4* 300/500 300/500 650   50/100 50/50 250 PDF
Maßzeichnungen (PDF)

*) Zahlen, die Verteilung Nuten und Gewinde kann je nach Kundenwunsch angepasst werden

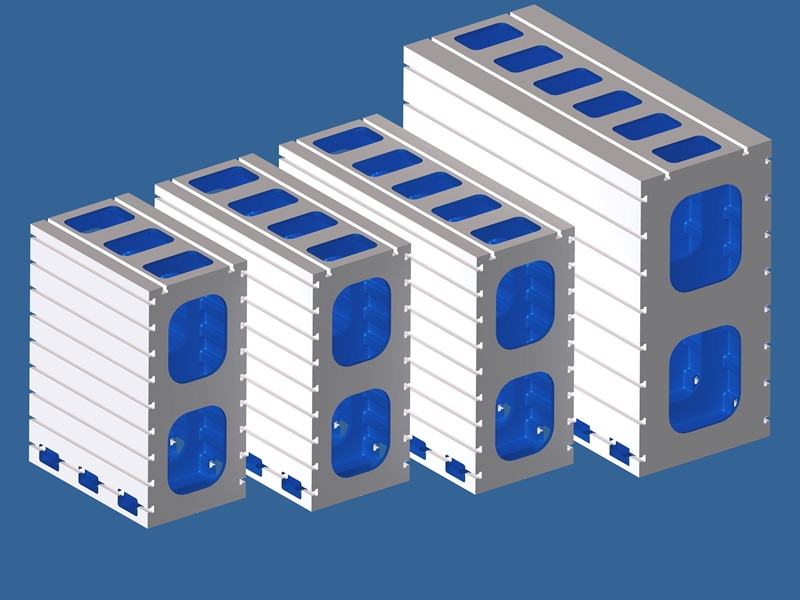

SPANNQUADER E

TYPE MASS                 T-NUTEN GEWICHT
  A B C   Anzahl Dx/y E kg
E1 1200 750 1600 22/28 9/2 120/120 175 1650 PDF
E2 1600 750 1600 22/28 9/2 120/120 175 2150 PDF
E3 2000 750 1600 22/28 9/2 120/120 175 2650 PDF
E4 2400 1000 2000 22/28 8/2 200/120 250 4150 PDF
Maßzeichnungen (PDF)
E5* 2400 1000 2000 22/28 8/ /120 250 4620 PDF
Maßzeichnungen (PDF)

*) Nuten um den Umfang des Klemmbalkens

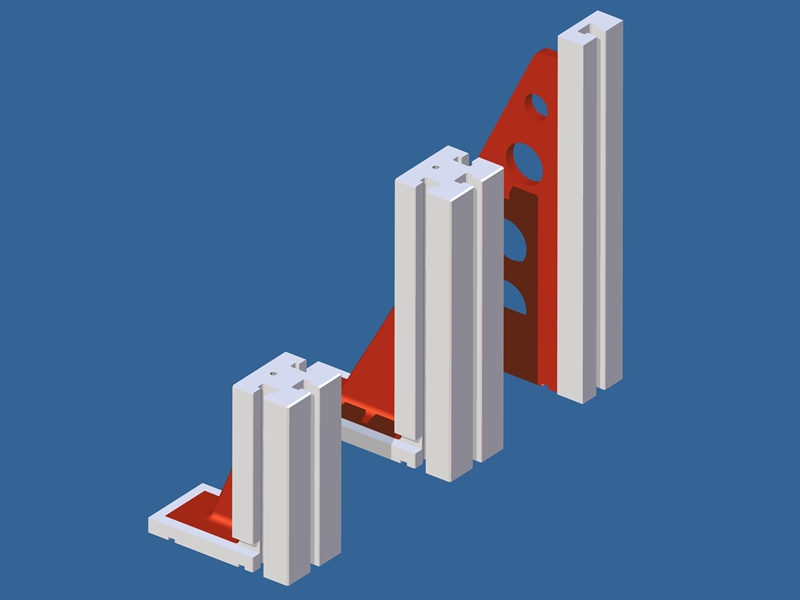

SPANNWINKEL F

TYPE MASS T-NUTEN GEWICHT
  A B C   Anzahl kg
F1 110 400 700 18/22 1 55 PDF
F2 150 300 350 18/22 3 45 PDF
F3 150 400 550 18/22 3 75 PDF
Maßzeichnungen (PDF)

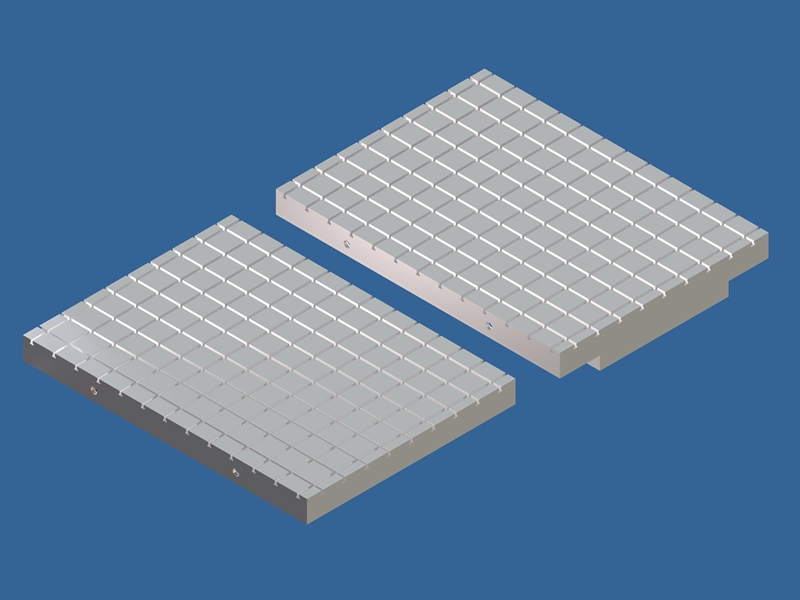

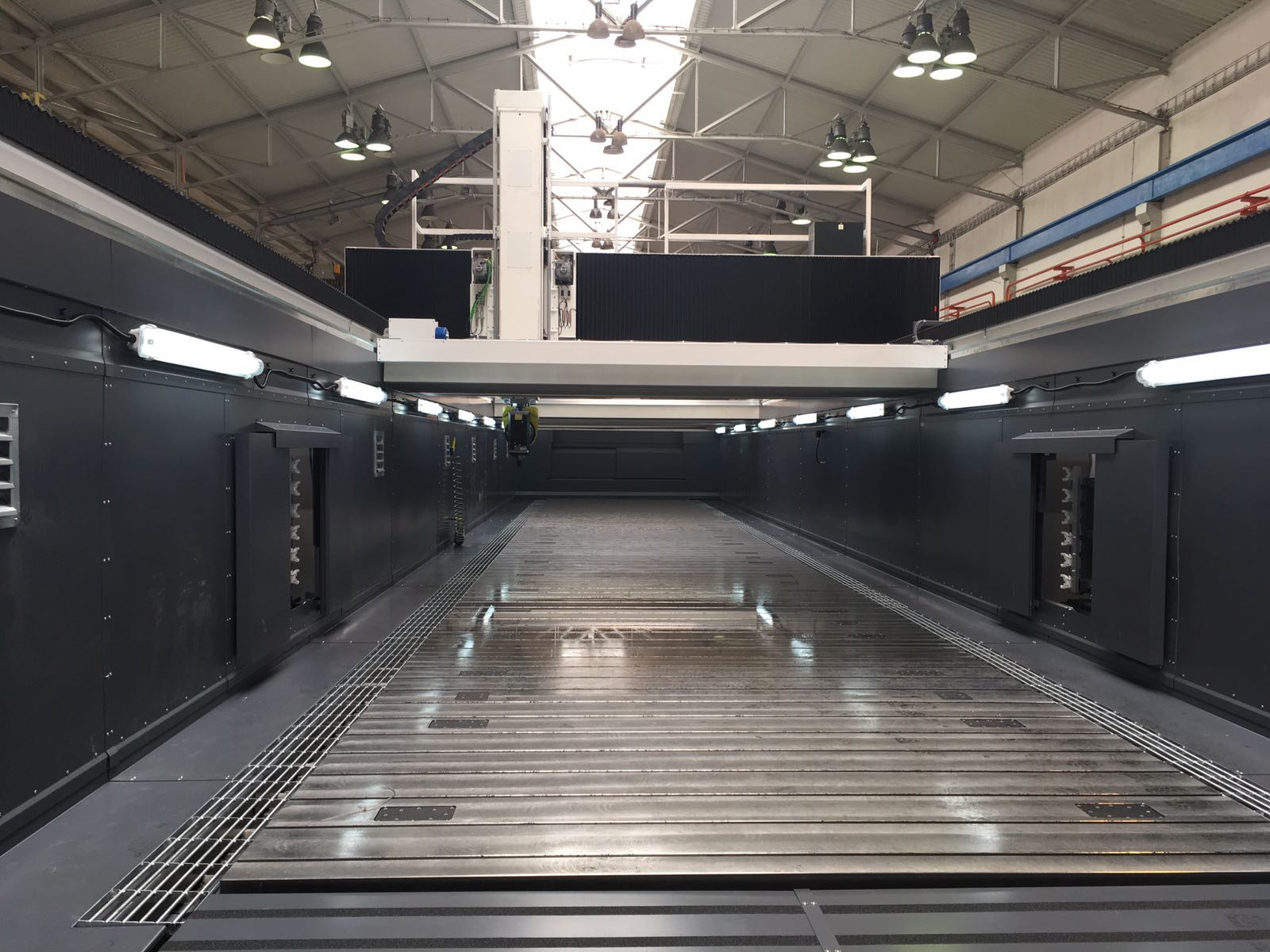

SPANNPLATTEN G

TYPE MASS T-NUTEN GEWICHT
  A B C   Anzahl Dx/y Ex/y kg
G1 3200 2350 400 22/28 13/9 100/175 250/250 7300 PDF
Maßzeichnungen (PDF)
G2* 3200 2350 250 22/28 12/9 225/175 250/250 6100 PDF
Maßzeichnungen (PDF)
PDF Montage Anschlussschema

*) Typ G2 - zu größeren Einheiten kombiniert werden Anzahl und Verteilung der Rillen können je nach Kundenwunsch angepasst werden.

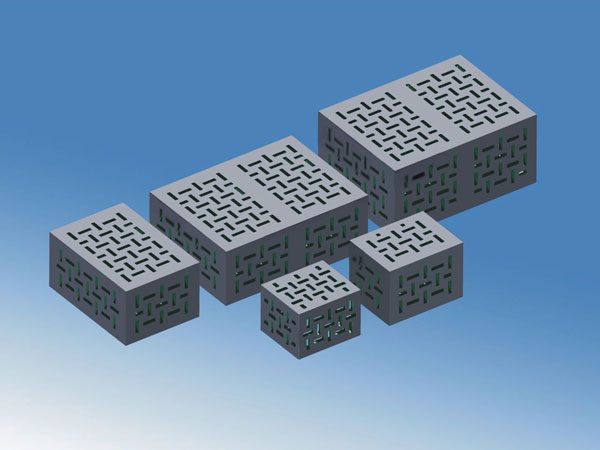

SPANNQUADER H

TYPE MASS T-NUTEN GEWICHT
  A B C   kg
H1 600 700 500 38 330 PDF
H2 630 830 600 38 740 PDF
Maßzeichnungen (PDF)
H3 1200 830 600 38 1220 PDF
H4 1200 1600 600 38 2150 PDF
H5 1200 1600 750 38 2420 PDF
Maßzeichnungen (PDF)

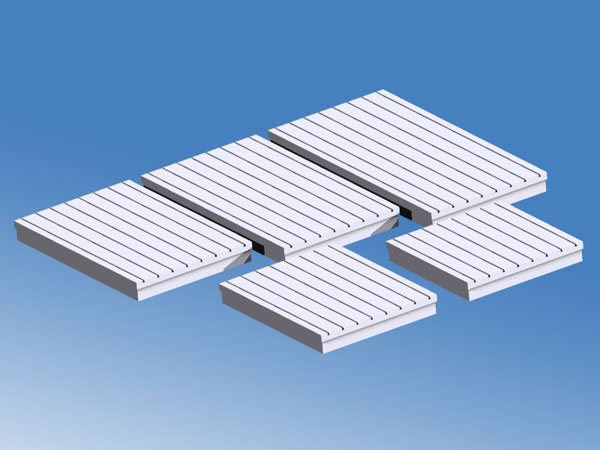

SPANNTISCHE I

TYPE MASS T-NUTEN GEWICHT
  A B C   Anzahl D E kg
I1 2000 2000 300 22/28/36       3150 PDF
I2 2000 2500 300 22/28/36       3900
I3 2000 3000 300 22/28/36 8 125 250 4600 PDF
I4 2000 3500 300 22/28/36       5400
I5 2000 4000 300 22/28/36       7100 PDF

I6 1500 1500 300 22/28/36       1820
I7 1500 2000 300 22/28/36       2400
I8 1500 2500 300 22/28/36       3000
I9 1500 3000 300 22/28/36 6 125 250 3500
I10 1500 3500 300 22/28/36       4120
I11 1500 4000 300 22/28/36       4500 PDF

I12 1000 1000 300 22/28/36       850
I14 1000 2000 300 22/28/36 4 125 250 1650
I16 1000 3000 300 22/28/36       2400
I18 1000 4000 300 22/28/36       4500 PDF
Maßzeichnungen (PDF)

Anzahl und Verteilung der Rillen können je nach Kundenwunsch angepasst werden. Die Tische kann mann kombinieren und zu einem größeren Ganzen verbinden.

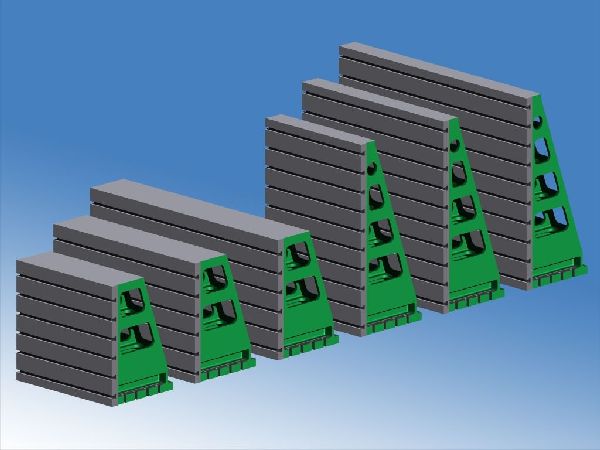

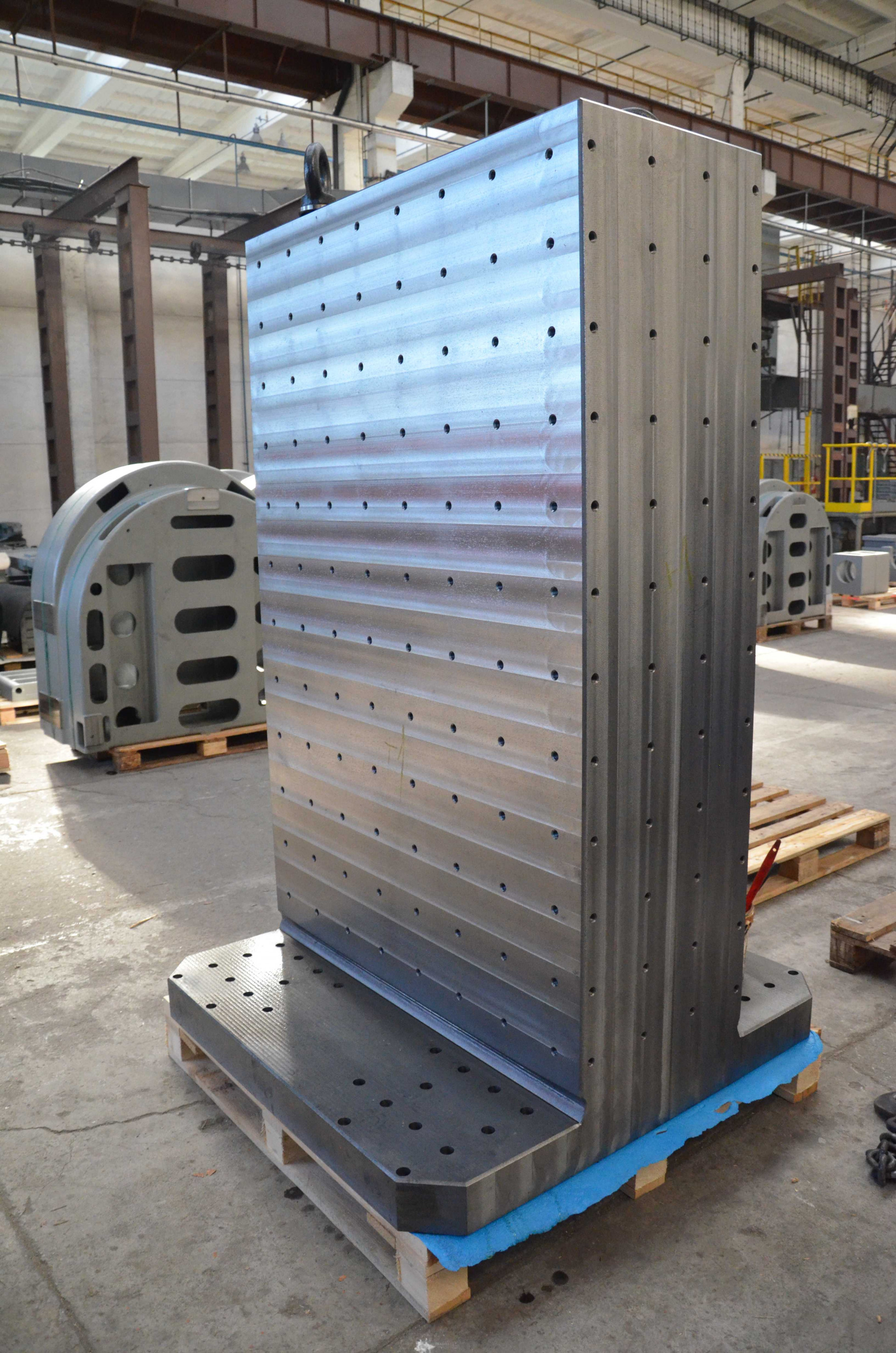

SPANNWINKEL J

TYPE MASS T-NUTEN GEWICHT
  A B C   Anzahl D E kg
J1* 1350 870 1250 22/28 7 160 160 2140 PDF
J2* 2000 870 1250 22/28 7 160 160 3050 PDF
J3* 2650 870 1250 22/28 7 160 160 4000 PDF
J4* 1350 870 2000 22/28 10 100 200 2960 PDF
J5* 2000 870 2000 22/28 10 100 200 4270 PDF
J6* 2650 870 2000 22/28 10 100 200 5580 PDF
Maßzeichnungen (PDF)

*) Anzahl und Verteilung der Rillen können je nach Kundenwunsch angepasst werden

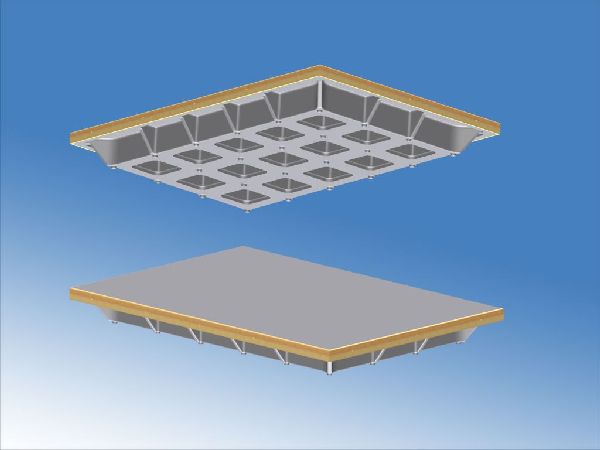

REISSTISCHE K

TYPE MASS GEWICHT
  A B C kg
K1 1500 1500 300 1550 PDF
K2 1500 2000 300 2010 PDF
K3 1500 2500 300 2640 PDF
K4 1500 3000 300 3180 PDF
K5 1500 3500 300 3730 PDF
K6 1500 4000 300 4270 PDF
K7 2000 2000 300 2830 PDF
K8 2000 2500 300 3570 PDF
K9 2000 3000 300 4300 PDF
K10 2000 3500 300 5040 PDF
K11 2000 4000 300 5770 PDF
K12 2500 2500 300 4500 PDF
K13 2500 3000 300 5420 PDF
K14 2500 3500 300 6350 PDF
K15 2500 4000 300 7280 PDF
Maßzeichnungen (PDF)
